自动化横向转移吸盘装置
产品类型:自动化横向转移吸盘装置

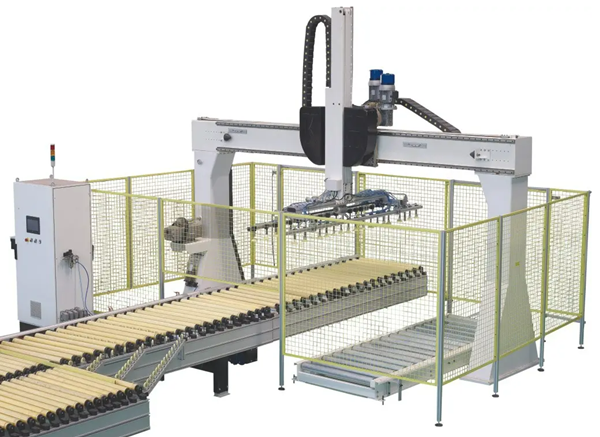

1.龙门式上料吸盘

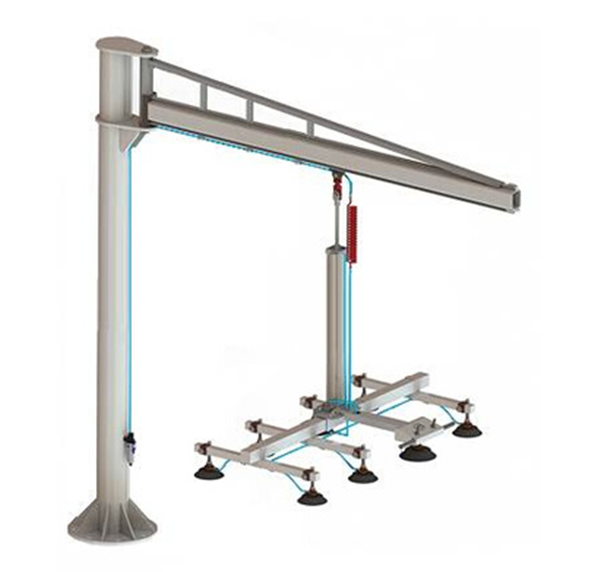

2.摇臂式上料吸盘
3.可选:机械手臂
产品特点:运行说明
一、易损耗。由于它一般用橡胶制造,直接接触物体,磨损严重,所以损耗很快。它是气动易损件。正因如此,它才如此显著地从众多气动元件中重点突出出来了。
二、易使用。不管被吸物体是什么材料做的,只要能密封,不漏气,均能使用。电磁吸盘就不行,它只能用在钢材上,其他材料的板材或者物体是不能吸的。
三、无污染。真空吸盘特别环保,不会污染环境,没有光、热,电磁等产生。
四、不伤工件。真空吸盘由于是橡胶材料所造,吸取或者放下工件不会对工件造成任何损伤。而挂钩式吊具和钢缆式吊具就不行。在一些行业,对工件表面的要求特别严格,他们只能用真空吸盘
产品说明:结构组成
底座
底座是支撑上料机械手运动的基础,底座采用大截面高强度厚壁型钢制造,底座刚性稳靠,并安装有齿轮齿条,可实现上下料机械手的高速重载运动
上料驱动,上料机械手
上料驱动功能是实现机械手的旋转和垂直运动,下料驱动部件结构的组成,可选伺服驱动,减速机驱动等形式,上料机械手采用高强度无缝钢管与型材组成,具有高强度,重量轻,外形美观等特点,机械部分则配备有吸盘,可添加红外感应扫描,用于吸取板材,真空吸盘的布置可满足各种规格型号的板材(根据客户实际需求进行设计)上料机械部分安装有板材测量装置,能有效防止上料时一次装载多张板材的情况,具有高灵敏度,效果好,适用于各板材的测厚
下料驱动,下料机械手
下料部分采用电机带动叉齿对叉结构,具有运动平稳,板材下料不易脱落,可适应不同规格的板材,叉齿由高强度方管组成,具有极高的硬度和耐磨性,可延长工件的寿命
当需要下料时,叉齿工装运动至切割机工作台处下降,叉齿打开插入激光工作台齿板的空挡,叉齿闭合,叉齿工装上升即可将切割好的零件和肥料一起叉起送至下料区
工作流程:
摆放方式:可利用叉车或行车等方法将原料运输至原料台,可将木托盘一起放置在原料台
板料要求:一次上料重量不超过最大重量(根据现场设计),同一板料,在放置的位置在指定地点内,误差不得大于20mm,四周可安装定位装置
定位装置:方便摆放板料的定位可调节挡板
取料:原料台小车带着板料运动到上料位置,机械手运行到取料位置,用吸盘吸取原料台上的板料
测量:取料后用检测装置扫描检测,如合格进行转运,如多层则进行自动分离,确保板材的安全装载
产品安全性能
1.降低劳动强度
2.消除安全隐患,减少工伤事故的发生
3.安全警示:运行蜂鸣警示
